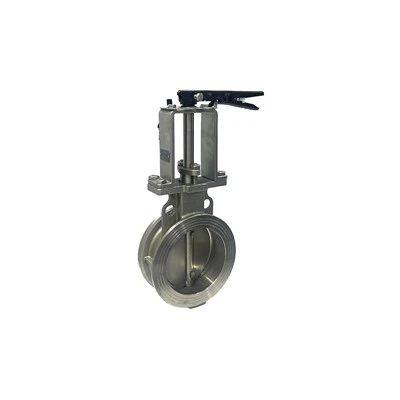

V sistemih za prezračevanje, zbiranje prahu in sistemih HVAC je medij običajno zrak-z nizkim tlakom ali plin, ki vsebuje prah. Za te aplikacije je naš metulj za zračne kanale najbolj ekonomična in učinkovita rešitev. Ta ventil, zasnovan z lahko varjeno jekleno ploščato strukturo, ima veliko območje pretoka in tanek profil telesa. Disk je običajno ravna plošča, ki ostane skoraj popolnoma vzporedna s tokom zraka, ko je popolnoma odprta, kar ima za posledico izjemno nizek koeficient upora pretoka. Metuljasta loputa za zračne kanale se osredotoča na uravnavanje pretoka zraka ali zagotavljanje-zapirala (s stopnjami puščanja običajno znotraj 1 %), zaradi česar je stalnica za kanale velikega-premera.
Kot proizvajalec od leta 1992 imamo bogate izkušnje na področju metalurgije in gradbenih materialov. Dobavili smo nešteto enot z metuljnim ventilom za zračne kanale za sisteme za odstranjevanje prahu iz cementnih peči, kjer smo z optimiziranimi zasnovami reber rešili pogosto težavo z vibracijami plošč pod visokim zračnim pritiskom. Za razliko od težkih litih ventilov je naš metulj z varjenimi zračnimi kanali lažji, enostavnejši za namestitev in bistveno bolj stroškovno-učinkovitejši za velike premere (do DN3000). Ne-standardne velikosti lahko dostavimo v pičlih 15-20 dneh, veliko hitreje od povprečja v panogi, zahvaljujoč našim zmogljivostim valjanja plošč in varjenja v velikem obsegu na naši površini 10.000 kvadratnih metrov.
Tehnične specifikacije
Struktura:Varjena jeklena plošča (Q235, SS304)
Razpon velikosti:DN100 - DN3000
Stopnja tlaka: <0.1 MPa (Low Pressure)
Tesnjenje:Kovina-v-kovino (ne-tesno tesnjenje)
Delovanje:Ročna ročica, polžasto gonilo, pnevmatika, elektrika
Področja uporabe
Uporablja se predvsem v prezračevanju industrijskih tovarn, ekstrakciji rudniškega prahu, zbiranju kemičnih plinov in sistemih HVAC za svež zrak.
Tovarniška prilagoditev in OEM
Podpiramo popolno prilagoditev lopute za zračne kanale. Ne glede na to, ali potrebujete kvadratno, okroglo, prirobnično ali sočelno{1}}varjeno povezavo, lahko naši inženirji oblikujejo rešitev na podlagi vaših meritev ali risb.
Nadzor kakovosti in pakiranje
Čeprav to niso visoko{0}}tlačni ventili, izvajamo-preskuse delovanja celotnega cikla, da zagotovimo nemoteno gibanje. Pakiranje vključuje trdne lesene okvirje ali zaboje, odvisno od velikosti, da se zagotovi varen transport.
pogosta vprašanja
V: Ali lahko to doseže 100-odstotno tesnost?
O: Standardne enote metuljne lopute za zračne kanale imajo majhno stopnjo puščanja (manj kot ali enako 1 %). Za tesen zapor-priporočamo našo serijo z mehkim-sedežem ali več-offset kovinskim-sedežem.
V: Kakšna je največja velikost, ki jo lahko zgradite?
O: Imamo objekt za proizvodnjo enot s premerom do 3000 mm.
